Резистор RX20-T с регулируемым сопротивлением

Резистор RX20-T с регулируемым сопротивлением

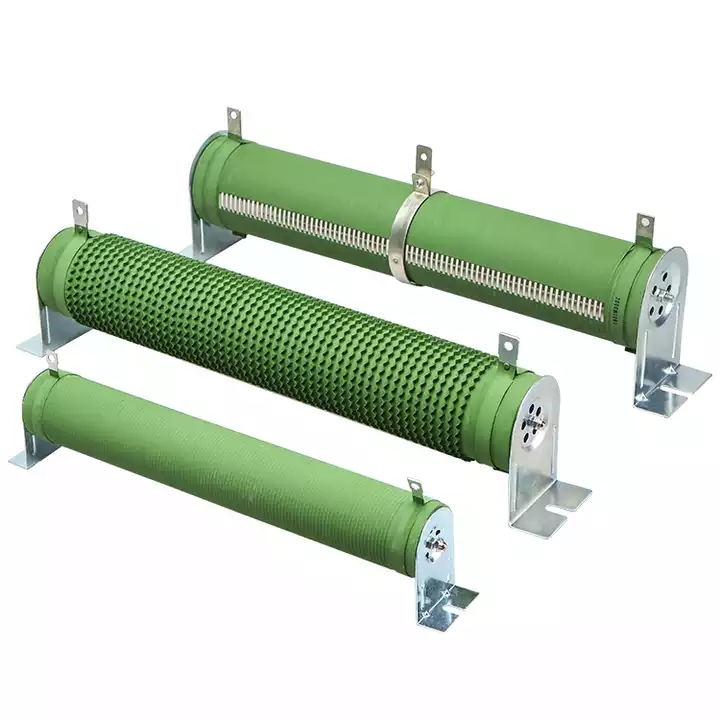

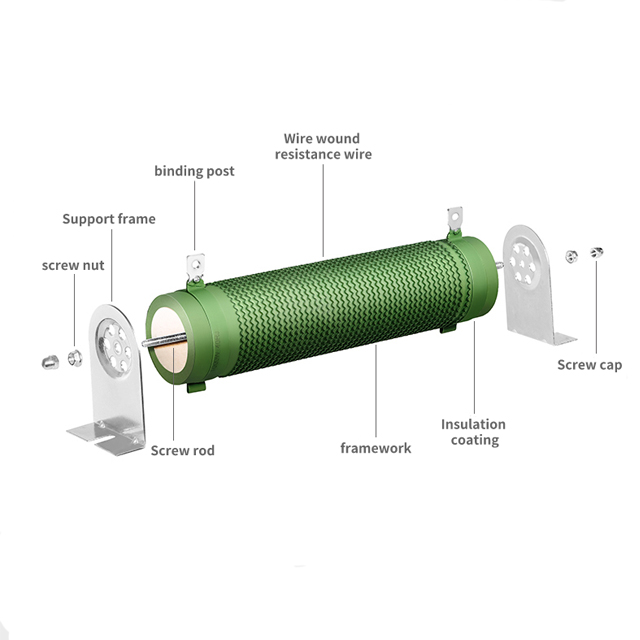

Резистор RX20-T с регулируемым сопротивлением — это мощный проволочный резистор. Он изготовлен в виде плоской спирали из проволоки, намотанной на керамический каркас, с покрытием из изоляционного жаропрочного лака для улучшения теплоотдачи, и снабжен крепежным кронштейном. Резистор отличается высокой мощностью, большой перегрузочной способностью и удобством монтажа.

Сведения о продукте

Особенности продукта: RX20 проволочные резисторы, поверхностная изоляция с высокотемпературным покрытием, высокая мощность, высокая перегрузочная способность, высокое напряжение (между электродом и монтажной скобой)

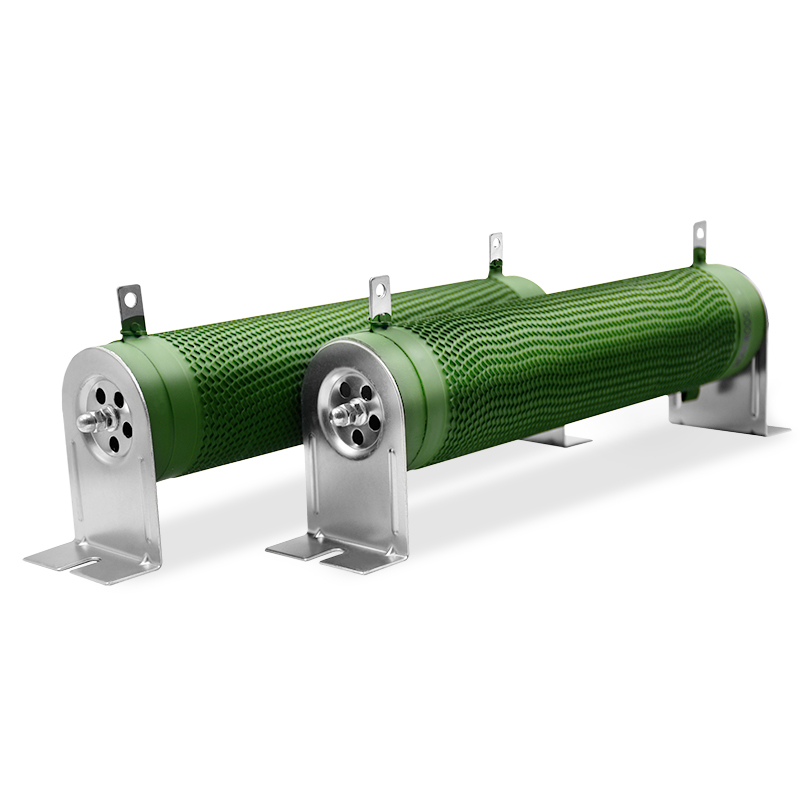

Регулируемые проволочные тормозные резисторы 100 Вт AC2500 В высокое напряжение 0

Спецификация:

Диапазон мощности	10W-10000W.
Диапазон напряжения	0.5KV-10KV.
Диапазон сопротивления	1R-1KR.
Pressure-	AC2500 В / 1 мин 50 Гц.
Класс защиты IP	IP00.
Номинальная температура	375 ℃, кратковременная / повторная 40% ED.
Постоянная времени теплового равновесия	τ = 200 с.
Преимущества	Высокое напряжение.

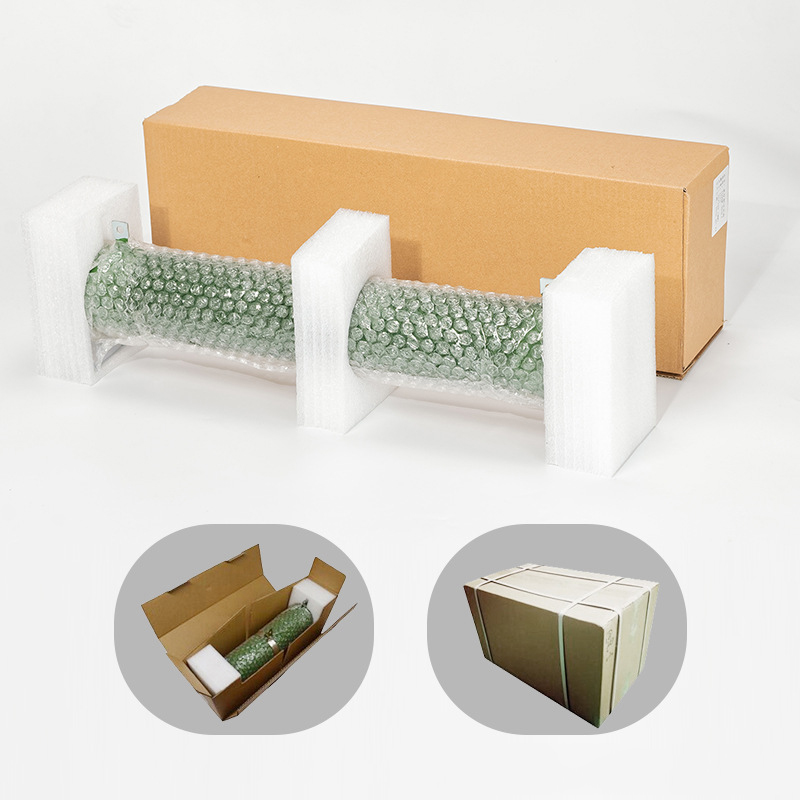

Packing--	Картонная упаковка.
Недостатки	Низкая ударная прочность

Регулируемые проволочные тормозные резисторы 100 Вт AC2500 В высокое напряжение 1

Область применения:

Нагрузочные модели, разрядные устройства, промышленность/автоматизация

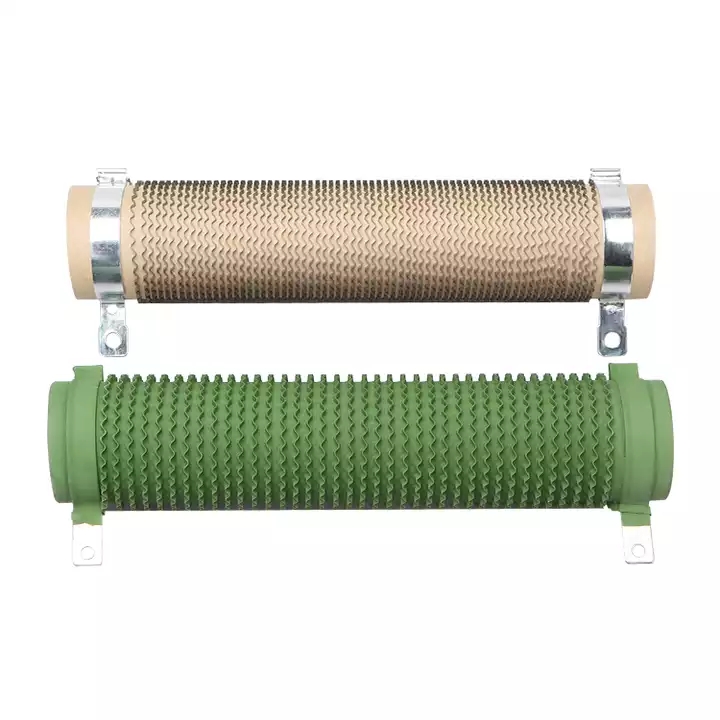

Регулируемые проволочные тормозные резисторы 100 Вт AC2500 В высокое напряжение 2

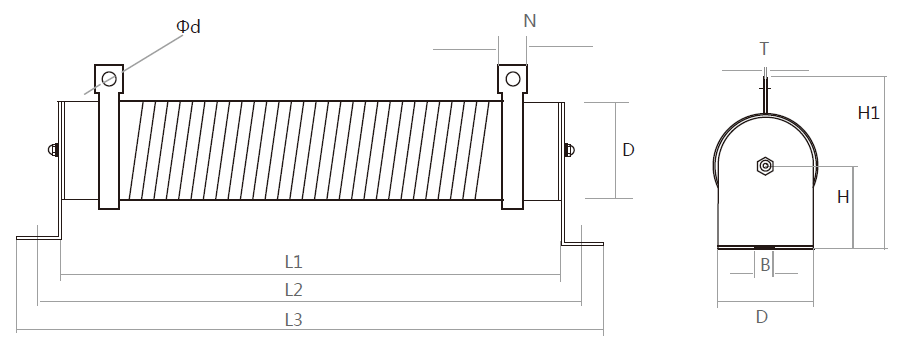

Размеры продукта:

Таблица размеров продукта:

Спецификация	Мощность (Вт)	L1±2	L2±2	L3±3	D±2	H±2	H1±2	B±0.5	N±0.5	T±0.2	Φd±0.2	Диапазон сопротивления (Ом)	Вес (г)
RX20	10W	50	70	90	16	16	42	5	8	0.5	3	0,1~1K	50
	20W	50	70	90	16	16	42	5	8	0.5	3	0,1~1K	50
	30W	50	70	90	16	16	42	5	8	0.5	3	0,1~1K	50
	40W	85	105	125	20	20	42	5	8	0.5	3	0,1~1K	90
	50W	90	120	145	28	28	68	5	8	0.6	3.8	0,1~2K	100
	60W	90	120	145	28	28	68	5	8	0.6	3.8	0,1~2K	100
	75W	140	170	195	28	28	68	5	8	0.6	3.8	0,1~2K	180
	80W	140	170	195	28	28	68	5	8	0.6	3.8	0,1~2K	180
	100W	170	200	225	28	28	68	5	8	0.6	3.8	0,1~2K	230
	150W	215	245	270	28	28	68	5	8	0.6	3.8	0,1~2K	300
	200W	267	295	322	28	28	68	5	8	0.6	3.8	0,1~2K	390
	300W	267	290	317	40	40	86	7	10	1.5	6.3	0,1~2K	550
	400W	330	353	380	40	40	86	7	10	1.5	6.3	0,1~2K	690
	500W	330	348	364	50	50	102	7.5	9	1.5	6.3	0,1~5K	850
	800W	430	448	464	50	50	102	7.5	9	1.5	6.3	0,1~5K	1900
	1000W	430	455	480	60	60	118	8.5	14	2.0	6.3	0,1~5K	2250
	1500W	430	460	492	70	70	132	8.5	14	2.0	6.3	0,1~5K	2650
	2000W	430	460	492	80	80	132	8.5	14	2.0	6.3	0,1~5K	3000
	2500W	500	530	562	70	70	132	8.5	14	2.0	6.3	0,1~5K	3500
	3000W	430	460	490	100	100	158	8.5	14	2.0	6.3	0,1~5K	4000
	3500W	430	460	490	100	100	158	8.5	14	2.0	6.3	0,1~5K	4000
	4000W	500	530	560	100	100	158	8.5	14	2.0	6.3	0,1~5K	4650
	5000W	600	630	660	100	100	158	8.5	14	2.0	6.3	0,1~5K	5600
	6000W	600	630	660	100	100	158	8.5	14	2.0	6.3	0,1~5K	5600

*Примечание: размеры указаны приблизительно, точность размеров и подбор нужно уточнять. Допустимое отклонение сопротивления (%): ±5%±10%, выдерживаемое напряжение (В): 3000.

Идентификационный код готовой продукции:

RX20

10R

Категория продукта

Номинальная мощность

Значение сопротивления

Точность

Серия RX20

50=50Вт

100=100Вт

R1=0,1 Ом

100R=100 Ом

F=±1%

G=±2%

H=±3%

J=±5%

K=±10%

Примечание: RX20 50Вт 10 Ом ±5%, Тип: RX20-50-10RJ; низкая индуктивность, к типу добавляется буква N, например: N RX250-10RJ

Регулируемые проволочные тормозные резисторы 100 Вт AC2500 В высокое напряжение 4

334/10000Немедленный перевод

Рекомендации по использованию резисторов

При использовании резисторов в схеме рекомендуется оставлять запас мощности в 1,5 раза. Например, при напряжении в цепи 100 В и токе 0,01 А мощность рассчитывается как: P=100*0,01=1 Вт. В этом случае нельзя использовать резистор мощностью 1 Вт. Следует рассчитать 1*1,5=1,5 Вт. Так как резистора мощностью 1,5 Вт нет, необходимо использовать резистор мощностью 2 Вт.
