Многооборотный потенциометр серии WX118

Сведения о продукте

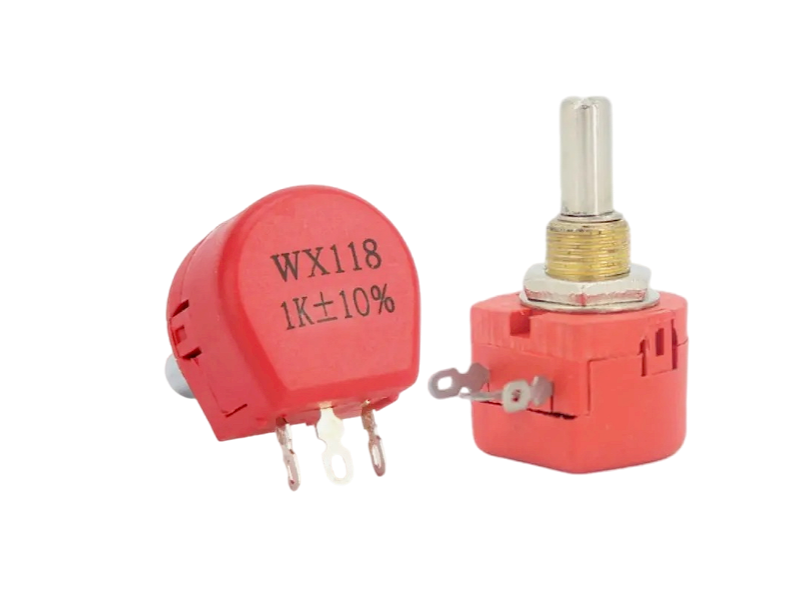

Название продукта:WX118 однооборотный потенциометр с карбоновой пленкой 1K 2K 5K 10K 5% длинная ручка 50мм короткая ручка 20мм

WX118 потенциометр с карбоновой пленкой, однооборотный, 1K 2K 5K 0

Описание продукции:

Электрические характеристики

Номинальный диапазон сопротивления:
25Ω~25KΩ

Допуск сопротивления: ±5%

Сопротивление выводов: ≤±0,2%R или 5Ω

Пиковый шум: ≤100Ω
Сопротивление изоляции: ≥200MΩ (100V AC)
Выдерживаемое напряжение: 500В (постоянный или переменный пик)
Угол поворота: 258°±5°

Экологические характеристики

Удар (390 м/с², 4000 раз): ΔR≤±1%R
Вибрация (10-500 Гц, 0,75 мм, 6 ч): ΔR≤±1%R, ΔUab/Uac≤±2%R, отключение ≤100 мкс
Климатический класс (IEC68-2-2): ΔR≤± (5%R+0,1Ω), сопротивление изоляции ≥100MΩ
Электрический ресурс (2Вт, 1000ч): ΔR≤± 3%R
Механический ресурс (1000 циклов): ΔR≤± (10 %R+0,5Ω), CRV≤±3%R или 5Ω
Стабильность во влажной среде (IEC68-2-3, Ca, 96ч): ΔR≤±3%R, сопротивление изоляции ≥100MΩ, пусковой момент ≤20 мН·м

WX118 потенциометр с карбоновой пленкой, однооборотный, 1K 2K 5K 1

Особенности продукта:

Однооборотный потенциометр WX118 с намотанной проволокой обладает высокой точностью, прочностью, гибкой регулировкой, низкой стоимостью и широкой областью применения

WX118 потенциометр с карбоновой пленкой, однооборотный, 1K 2K 5K 2

Размеры продукта:

WX118 потенциометр с карбоновой пленкой, однооборотный, 1K 2K 5K 3

Технические характеристики:

Описание характеристик CHARACTERISTICS
Наименование ITEM	Спецификация SPECIFICATION
Температурный коэффициентTemperature Coefficient	±100ppm/℃
Номинальная мощностьRated Power	1Вт/40℃
Максимальное рабочее напряжениеMax Operation Voltage	220V
Диапазон сопротивленияResistance Range	52～22K0
Допуск сопротивленияAllow Desistance Tolerance	±10%
Максимальный ток контактаMaximum Contacting Voltage	100mA
Остаточное сопротивлениеResidual Resistance	22mak
Эффективный электрический ходEffective Electrical Travel	мех.258°±5°,электр.270⁰ ±5°
Пробивное напряжение (при комнатной температуре)Dielectric Strength (Room Comnditions)	AC1000V
Сопротивление изоляцииInsulation Resistance	More than.1000MQ at DC500V
Крутящий момент валаShaft Torque	3,5～100 мН·м
Закон изменения сопротивленияResistance law	A
Сопротивление изоляцииInsulation resistance	1GMΩ
Прочность упора валаshaft stopper strength	70Ncm
Прочность упора Push pull strength	100N
Полный угол поворотаTotal Rotational Angle	300°±5°
Ресурс вращенияRotary Life	5000 циклов без разрывов
ПаяемостьSoldering	235℃±5℃:≤3с

Область применения:

Однооборотный потенциометр WX118 с намотанной проволокой широко используется во многих электронных устройствах и схемах, включая, но не ограничиваясь:

1. Аудиоустройства: в схемах для регулировки громкости, тембра и других аудиопараметров.

2. Электронные приборы: в осциллографах, генераторах сигналов и других электронных приборах для калибровки и регулировки сопротивления.

3. Связное оборудование: для регулировки частоты и громкости радиооборудования, радиоприемников с частотной модуляцией, радиостанций.

4. Системы управления: для регулировки сопротивления датчиков, исполнительных механизмов и других элементов систем управления, обеспечивая точное управление.

5. Автомобильная электроника: резисторы, используемые для регулировки электронных устройств в автомобильной аудиосистеме, освещении и т.д.

WX118 потенциометр с карбоновой пленкой, однооборотный, 1K 2K 5K 5
